突合せ溶接継手の究極ガイド: 知っておくべきことすべて

突合せ溶接式管継手とは

突合せ溶接式管継手 パイプの端に直接溶接することで、配管システム内のパイプのセクションを接続、方向変更、または終端するために使用されるコンポーネントで、永久的な漏れ防止ジョイントを作成します。ねじ込み式またはソケット溶接式継手とは異なり、突合せ溶接式継手は端が面取りされており、溶接機が単一の連続溶接で継手とパイプを融合できるため、流れの中断を最小限に抑えて滑らかな内面が得られます。

この接続方法は、石油やガスのパイプライン、発電施設、化学処理プラントなど、極端な条件下での接合の完全性が交渉の余地のない高圧高温の産業用途で広く好まれています。溶接自体が別個の機械的接続ではなくパイプ構造の一部になるため、突合せ溶接継手は一般に、代替の接合方法と比較して優れた強度と信頼性を提供します。

一般的なタイプの突合せ溶接継手

突合せ溶接継手にはいくつかの標準化された形状があり、それぞれが配管レイアウト内で特定の機能を果たすように設計されています。これらのタイプを理解すると、エンジニアや調達チームが各アプリケーションに適切なコンポーネントを指定するのに役立ちます。

肘

肘 change the direction of pipe flow, typically available in 45-degree and 90-degree configurations, as well as long radius and short radius variations. Long radius elbows are more common in general piping systems because they create a gentler flow transition, reducing pressure drop and turbulence compared to short radius alternatives.

ティー

ティー allow a pipeline to branch into two directions, either as an equal tee, where all three openings share the same diameter, or a reducing tee, where the branch outlet is smaller than the main run. Tees are essential in systems requiring flow distribution or the integration of secondary lines into a main pipeline.

減速機

減速機 connect pipe sections of different diameters, allowing a system to transition smoothly from a larger to a smaller pipe size, or vice versa. Concentric reducers maintain a centered axis between both pipe ends, while eccentric reducers offset one side, often used when maintaining a level top or bottom surface is necessary for drainage or equipment alignment.

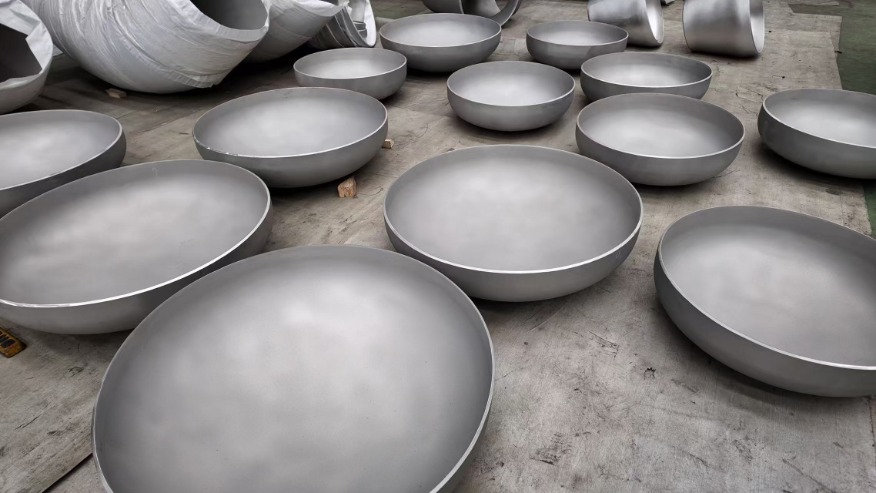

キャップ

キャップ are used to seal the end of a pipeline, providing a permanent closure that withstands the same pressure and temperature conditions as the rest of the system. These are commonly used at line terminations or during system testing phases before further sections are added.

突合せ溶接継手の製造に使用される材料

材料の選択は、突合せ溶接継手の性能、コスト、および用途の適合性に大きく影響します。以下の表は、産業用配管システム内での一般的な材料とその典型的な使用例の概要を示しています。

壁の厚さとスケジュール定格についての理解

突合せ溶接継手は、外径に対する継手の肉厚を示す特定のパイプのスケジュールに合わせて製造されます。一般的なスケジュールにはスケジュール 10、40、および 80 が含まれており、スケジュール番号が大きいほど、より大きな内圧に耐えられる壁が厚いことを示します。継手と接続パイプの間の壁の厚さが一致しないと、溶接接合部に弱点が生じ、システム全体の完全性が損なわれる可能性があるため、正しいスケジュールを選択することが重要です。

エンジニアは通常、システムの動作圧力、温度、特定の材料の機械的特性に基づいて必要なスケジュール定格を計算します。多くの場合、工場で製造された突合せ溶接継手の寸法および公差要件を規定する ASME B16.9 などの規格を参照します。

他の接続タイプに対する突合せ溶接継手の主な利点

突合せ溶接継手は、ネジ式またはフランジ式の代替品と比較して、要求の厳しい産業用途で推奨される選択肢となるいくつかの実用的な利点を備えています。

• 継手とパイプの完全融着接続により接合強度に優れています。
• 振動や熱サイクルによって緩む可能性があるねじ接続と比較して、漏れのリスクが軽減されます。
• 滑らかな内部ボアにより、継手全体の乱流と圧力降下を最小限に抑えます。
• 機械的ジョイントが故障する可能性がある高温高圧システムに適しています。
• 適切に溶接および検査されれば、長期的なメンテナンスの必要性が低くなります。

設置と品質管理に関する考慮事項

突合せ溶接継手を適切に取り付けるには、熟練した溶接工と、溶接開始前の正確な面取りや位置合わせなど、接合部の準備に細心の注意を払う必要があります。継手とパイプの間の位置のずれやギャップの不一致は、特に破損が安全に重大な影響を及ぼす可能性がある高圧用途において、継手の構造的完全性を損なう溶接欠陥を引き起こす可能性があります。

X 線検査、超音波検査、染料浸透検査などの品質管理手段は、設置後の溶接の完全性を検証するために一般的に使用されます。特に、検出されない溶接欠陥が時間の経過とともに致命的な故障につながる可能性がある発電や石油化学処理などの重要なシステムにおいてはそうです。

プロジェクトに適した突合せ溶接継手の選択

適切な突合せ溶接継手を選択するには、パイプの動作圧力、温度範囲、輸送される流体またはガス、周囲の環境条件などの複数の要素を総合的に評価する必要があります。知識豊富なサプライヤーと緊密に連携し、該当する業界標準を参照することで、選択した継手、材料、およびスケジュールの定格が特定の配管システムの要求と正確に一致することが保証され、最終的には設置全体にわたる長期的な信頼性と安全性がサポートされます。
